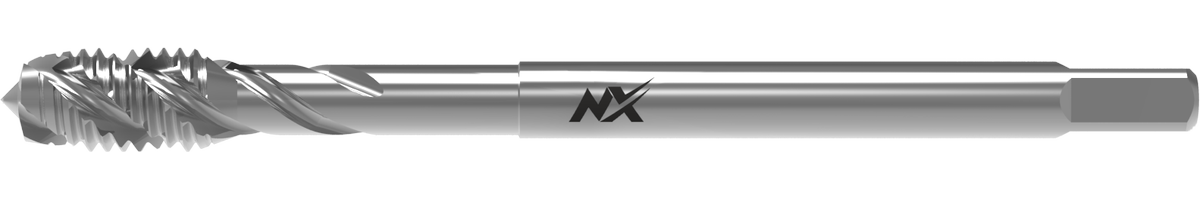

Typ N Řada 40 4050NX
Strojní závitníky typ N pro ocel do 800N/mm2 [pro neprůchozí otvory]
Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %, slitiny mědi s dlouhou vinutou třískou.
Varianty produktu
| ID | D1 | P | Lícování | L1 | L2 | D2 | a |
|---|---|---|---|---|---|---|---|
| 042031318120000 | M12 | 1,75 | 6H | 110 | 18 | 9 | 7 |
| 042031318140000 | M14 | 2 | 6H | 110 | 20 | 11 | 9 |
| 042031318160000 | M16 | 2 | 6H | 110 | 20 | 12 | 9 |
| 042031318180000 | M18 | 2,5 | 6H | 125 | 25 | 14 | 11 |
| 042031318200000 | M20 | 2,5 | 6H | 140 | 25 | 16 | 12 |
Použití
| OBRÁBĚNÝ MATERIÁL | TYP OTVORU | ŘEZNÁ RYCHLOST | MAZÁNÍ | POUŽITÍ |
|---|---|---|---|---|
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Konstrukční oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 500 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
