Typ VA Řada 22 2290NX

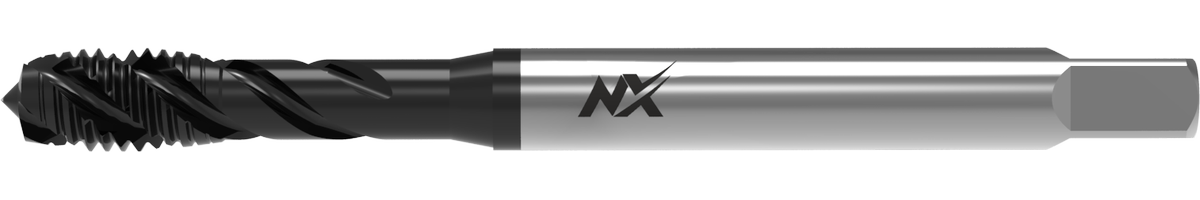

Strojní závitníky typ VA pro ocel do 1000N/mm2 [pro neprůchozí otvory]
Vysoce výkonný strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro cementační a nitridační oceli, nerezavějící oceli s pevností do 1000 N/mm2, tvárné a temperované litiny, slitiny hliníku, mědi a zinku.
Varianty produktu
| ID | D1 | P | Lícování | L1 | L2 | D2 | a |
|---|---|---|---|---|---|---|---|
| 042037132020000 | M2 | 0,4 | 6H | 45 | 8 | 2.8 | 2.1 |
| 042037132025000 | M2,5 | 0,45 | 6H | 50 | 9 | 2.8 | 2.1 |
| 042037132030000 | M3 | 0,5 | 6H | 56 | 5 | 3.5 | 2.7 |
| 042037132035000 | M3,5 | 0,6 | 6H | 56 | 6 | 4 | 3 |
| 042037132040000 | M4 | 0,7 | 6H | 63 | 7 | 4.5 | 3.4 |
| 042037132050000 | M5 | 0,8 | 6H | 70 | 8 | 6 | 4.9 |
| 042037132060000 | M6 | 1 | 6H | 80 | 10 | 6 | 4.9 |
| 042037132080000 | M8 | 1,25 | 6H | 90 | 13 | 8 | 6.2 |
| 042037132100000 | M10 | 1,5 | 6H | 100 | 15 | 10 | 8 |
Použití
| OBRÁBĚNÝ MATERIÁL | TYP OTVORU | ŘEZNÁ RYCHLOST | MAZÁNÍ | POUŽITÍ |
|---|---|---|---|---|
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Automatové oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Cementační a nitridační oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si < 10% | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník legovaný s obsahem Si > 10% | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 2xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Hliník měkký | neprůchozí (délka závitu L < 2,5xd1) | 15-20 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Měď čistá | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Měď čistá | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Měď čistá | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Měď čistá | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Nástrojové oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nástrojové oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nástrojové oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nástrojové oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Nelegované lité oceli s pevností do 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 10-15 | Řezný olej/Emulse | Možno použít |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 450 - 800 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Nerezavějící a žáruvzdorné oceli s pevností 600 - 1000 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (dlouhá vinutá tříska) | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (dlouhá vinutá tříska) | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (dlouhá vinutá tříska) | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (dlouhá vinutá tříska) | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Slitiny mědi (krátká drobivá tříska) | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (krátká drobivá tříska) | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (krátká drobivá tříska) | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Slitiny mědi (krátká drobivá tříska) | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Doporučené užití |
| Tvárná a temperovaná litina | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Tvárná a temperovaná litina | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Tvárná a temperovaná litina | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Tvárná a temperovaná litina | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | neprůchozí (délka závitu L < 2,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | neprůchozí (délka závitu L < 1,5xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zinek a slitiny zinku | neprůchozí (délka závitu L < 2xd1) | 10-12 | Řezný olej/Emulse | Možno použít |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1, hloubka předvrtání ≥ L+d1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 1,5xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
| Zušlechtěné oceli s pevností do 1100 N/mm2 | neprůchozí (délka závitu L < 2xd1) | 8-10 | Řezný olej/Emulse | Doporučené užití |
